Aufbau der Materialbezeichnung: Typ . CO (= NPT-Gewinde) oder CY (= Gas-Gewinde) . Gewinde D
Beispiel AMPOR-P SMH 3CO(3/8"):
Schalldämpfer mit einem NPT-Anschlussgewinde von D 3/8"
Typ SMH | Gewinde D | Länge E [mm] | Weite A[mm] | Länge H [mm] | AMPOR-P-SMH | Artikel-Nr. | |
---|---|---|---|---|---|---|---|
1 | 1/8" | 10 | 5,5 | 13 | 22,5 | 1CO(1/8″) | 301.598 |
2 | 1/4" | 13 | 8,5 | 19 | 36,5 | 2CO(1/4″) | 301.599 |
3 | 3/8" | 17 | 8,5 | 22 | 46,5 | 3CO (3/8″) | 301.600 |
4 | 1/2" | 21 | 11 | 30 | 59 | 4CO(1/2″) | 301.601 |
5 | 3/4" | 27 | 11,5 | 30 | 66,5 | 5CO(3/4″) | 301.602 |
6 | 1" | 34 | 14 | 36 | 74 | 6CO(1″) | 301.603 |
GAS-Gewinde
Typ SMH | Gewinde D | Länge E [mm] | Weite A[mm] | Länge H [mm] | AMPOR-P-SMH | Artikel-Nr. | |
---|---|---|---|---|---|---|---|
1 | 1/8" | 10 | 5,5 | 13 | 22,5 | 1CO(1/8″) | 301.604 |
2 | 1/4" | 13 | 8,5 | 19 | 36,5 | 2CO(1/4″) | 301.605 |
3 | 3/8" | 17 | 8,5 | 22 | 46,5 | 3CO (3/8″) | 301.606 |
4 | 1/2" | 21 | 11 | 30 | 59 | 4CO(1/2″) | 301.607 |
5 | 3/4" | 27 | 11,5 | 30 | 66,5 | 5CO(3/4″) | 301.608 |
6 | 1" | 34 | 14 | 36 | 74 | 6CO(1″) | 301.609 |
max. zulässige Temperatur [°C] | Anmerkungen | |
---|---|---|
bei Zinnlötung | 100 | Mit Zinn verbundene Teile dürfen auf keinen Fall über 100°C zum Einsatz kommen. |
bei Hartlötung | 150 | |
an der Luft | 150 | |
im Reduktionsmedium | abhängig vom Medium | In CO2 z.B. bis zu 400°C. Es ist aber die Abschwächung der mechanischen Eigenschaften des Werkstoffs unter dem Temperatureinfluss zu berücksichtigen. |
Koeffizient der linearen Ausdehnung (1/°C): 18,4 x 10-6 |

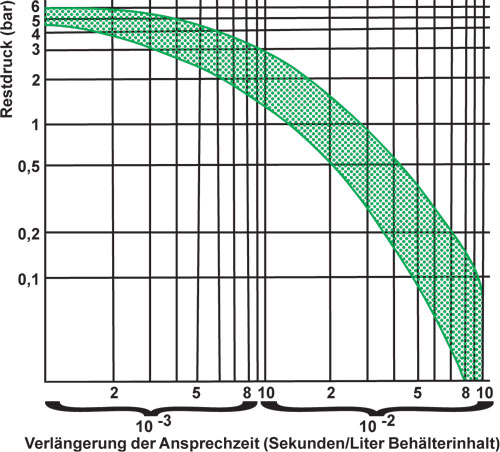

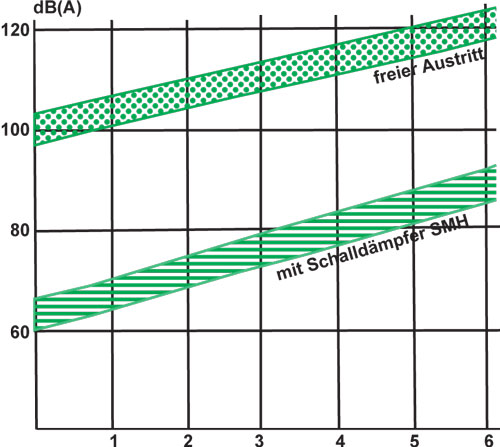

Abbremsung des Luftaustritts
Typ SMH | Gewinde D | Länge E [mm] | Weite A[mm] | Länge H [mm] | AMPOR-P-SMH | Artikel-Nr. | |
---|---|---|---|---|---|---|---|
1 | 1/8" | 10 | 5,5 | 13 | 22,5 | 1CO(1/8″) | 301.598 |
2 | 1/4" | 13 | 8,5 | 19 | 36,5 | 2CO(1/4″) | 301.599 |
3 | 3/8" | 17 | 8,5 | 22 | 46,5 | 3CO (3/8″) | 301.600 |
4 | 1/2" | 21 | 11 | 30 | 59 | 4CO(1/2″) | 301.601 |
5 | 3/4" | 27 | 11,5 | 30 | 66,5 | 5CO(3/4″) | 301.602 |
6 | 1" | 34 | 14 | 36 | 74 | 6CO(1″) | 301.603 |
GAS-Gewinde
Typ SMH | Gewinde D | Länge E [mm] | Weite A[mm] | Länge H [mm] | AMPOR-P-SMH | Artikel-Nr. | |
---|---|---|---|---|---|---|---|
1 | 1/8" | 10 | 5,5 | 13 | 22,5 | 1CO(1/8″) | 301.604 |
2 | 1/4" | 13 | 8,5 | 19 | 36,5 | 2CO(1/4″) | 301.605 |
3 | 3/8" | 17 | 8,5 | 22 | 46,5 | 3CO (3/8″) | 301.606 |
4 | 1/2" | 21 | 11 | 30 | 59 | 4CO(1/2″) | 301.607 |
5 | 3/4" | 27 | 11,5 | 30 | 66,5 | 5CO(3/4″) | 301.608 |
6 | 1" | 34 | 14 | 36 | 74 | 6CO(1″) | 301.609 |
max. zulässige Temperatur [°C] | Anmerkungen | |
---|---|---|
bei Zinnlötung | 100 | Mit Zinn verbundene Teile dürfen auf keinen Fall über 100°C zum Einsatz kommen. |
bei Hartlötung | 150 | |
an der Luft | 150 | |
im Reduktionsmedium | abhängig vom Medium | In CO2 z.B. bis zu 400°C. Es ist aber die Abschwächung der mechanischen Eigenschaften des Werkstoffs unter dem Temperatureinfluss zu berücksichtigen. |
Koeffizient der linearen Ausdehnung (1/°C): 18,4 x 10-6 |
Abbremsung des Luftaustritts
